產品特點
PRODCUT FEATUREA
1. 有五個獨立的流通通路。
2. 內部采用耐磨耐高壓密封件密封。
3. 殼體內部兩端采用兩個球軸承支撐，球軸承配有雙面防塵蓋，是一種內部支撐式旋轉接頭。
4.由于在運轉時，密封面之間存在摩擦扭矩，安裝
旋轉接頭時，需要外部采用止轉桿止轉，或依靠殼體上的進口、出口連接管路止轉。
5. 旋轉接頭和管路連接時，通過 M 接口連接，流通高壓液壓油，推薦使用高壓膠管。流通低壓氣體，推薦使用氣線。
6. 旋轉接頭外管（轉軸）和設備中旋轉的軸頭連接，是主要的運動部件。
7. 結構簡單，維修方便。使用時不需要維護，使用方便。
可完美代替杜博林(DEUBLIN)、德國梅爾（Maier）、意大利（Rotoflux）、Duff-Norton、SMC | 介質 液壓油 最大使用壓力： |
|
| 5800 PSI | 400 bar |
| 介質 空氣 最大使用壓力： |
|
| 5800 PSI | 400 bar |
| 介質 水 最大使用壓力： |
|
| 5800 PSI | 400 bar |
| 最高使用速度（轉子）： |
|
|
|
|
| 介質 液壓油 最大使用速度： |
|
| 200 RPM | 200 min-1 |
| 介質 空氣 最大使用速度： |
|
| 200 RPM | 200 min-1 |
| 介質 水 最大使用速度： |
|
| 200 RPM | 200 min-1 |
| 最高使用溫度： | 120℃ | ＞120℃ 請咨詢創啟旋轉接頭 |

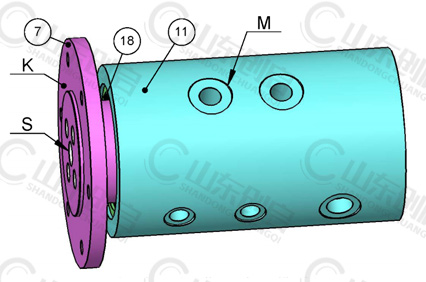

內部結構
INTERNAL STRUCTURE
7.外管（K）（轉軸），11.殼體，18.軸承（帶密封圈）。
K—外管（轉軸）代號，M—管路接口代號，S—轉軸接口代號。
產品介紹
Product Description
Y5型五通路液壓旋轉接頭系高壓系列旋轉接頭的一種，它有四個獨立的介質通道，可用于高壓低速或高壓高速（需訂制）工況，不僅可以流通冷卻水、超純水、壓縮空氣、冷卻液等常規流體介質，還可以在高壓工況下流通液壓油、干油、稀油、齒輪油等高壓流通介質。主要用于工程機械、挖掘機、起重機、圓形噴灌機、指針式噴灌機、旋轉噴灌臂、青貯飼料收獲機割轉臺、轉爐傾動裝置、連鑄機結晶器振動裝置、卷取機、開卷機、紙機卷取部、紙機壓光機、注塑機旋轉工作臺、吹塑機旋轉模頭等，還可以用于機床行業流通切削液和清洗行業流通高壓清洗液等。
五通路液壓旋轉接頭的使用參數隨其轉速、溫度、壓力的不同，其使用極限值也不同。在特殊條件下，請與山東創啟技術部聯系。最高使用溫度為 200℃或大于300RPM轉速，需要定做。流通氣體，壓力有較低要求的，有較低扭矩要求的，需要說明定做。安裝說明，見本站
《液壓旋轉接頭管路手冊》。
技術參數
Technical Specifications

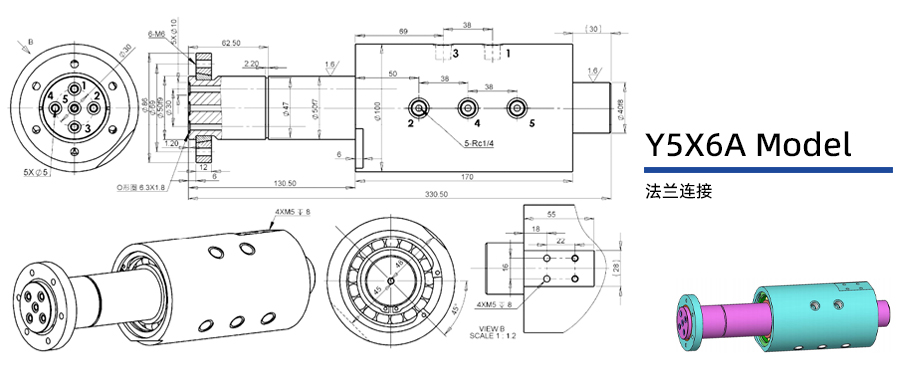

Y5X6A型五通路液壓旋轉接頭圖紙及簡介
1.圖例為 Y5X6A 型、五通路、外管 K 螺紋連接式旋轉接頭(非標設計)
2.外管 K 采用快換法蘭連接并固定。殼體上的螺紋孔 4XM5 用于連接。
3.連接尺寸可以定做。

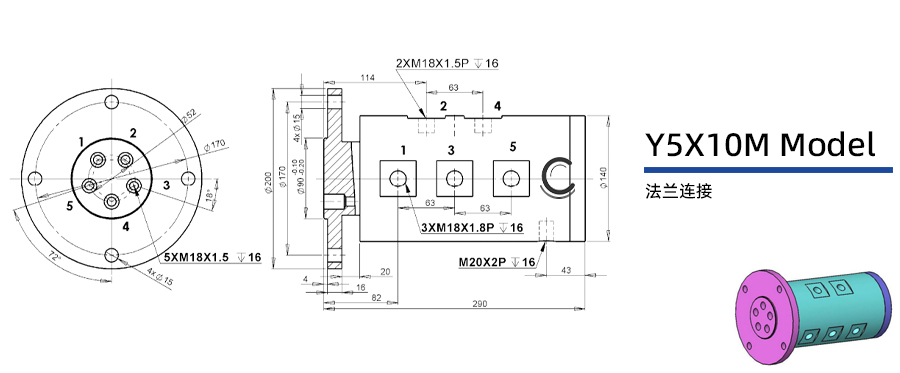

Y5X10M型五通路液壓旋轉接頭圖紙及簡介
1.圖例為 Y5X10M 型、五通路、外管 K 螺紋連接式旋轉接頭。
2.連接尺寸可以定做，M18X1.5P，可以改為 G3/8,或 Rc3/8。

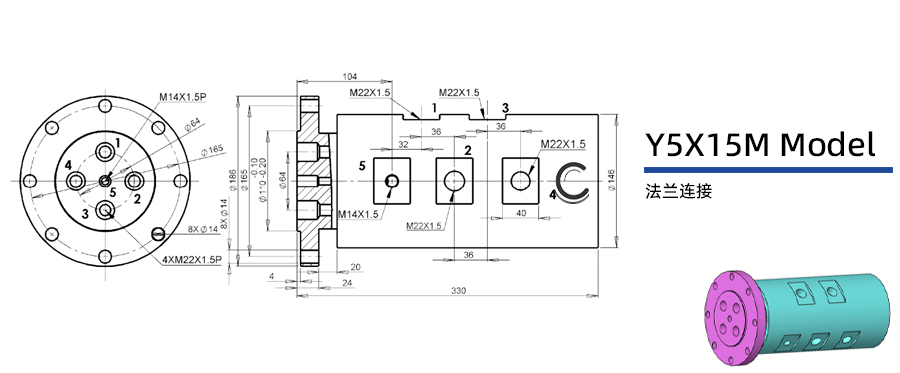

Y5X15M型五通路液壓旋轉接頭圖紙及簡介
1.圖例為 Y5X15M 型、五通路、外管 K 螺紋連接式旋轉接頭。
2.連接尺寸可以定做。
Y5X20型五通路液壓旋轉接頭圖紙及簡介
1.圖例為 Y5X20 型、五通路、外管 K 螺紋連接式旋轉接頭。
2.螺紋孔 M20X2P 深 16mm，用于止轉。

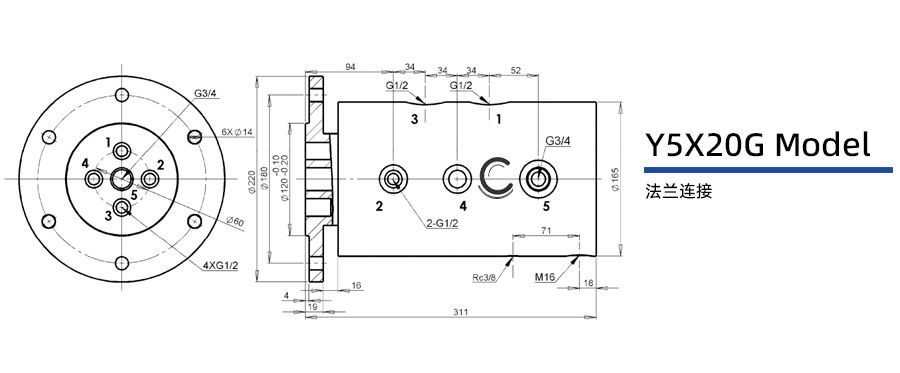

Y5X20G型五通路液壓旋轉接頭圖紙及簡介
1.圖例為 Y5X20G 型、五通路、外管 K 螺紋連接式旋轉接頭。
2.其它規格可以定做。
3.安裝說明，見《液壓旋轉接頭管路手冊》。

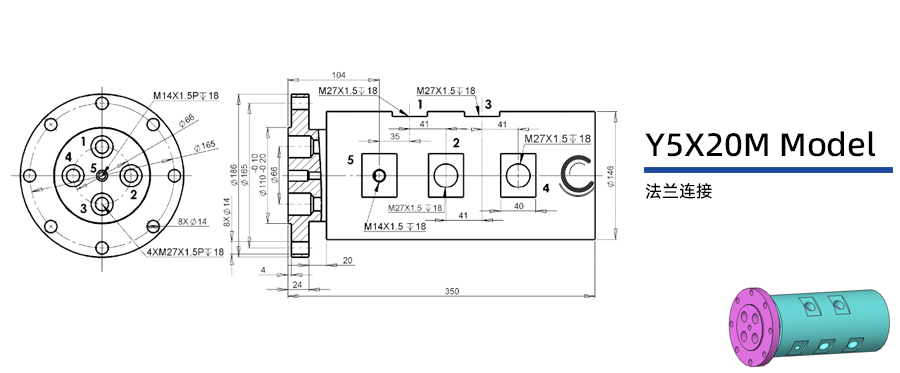

Y5X20M型五通路液壓旋轉接頭圖紙及簡介
1.圖例為 Y5X20M 型、五通路、外管 K 螺紋連接式旋轉接頭。
2.其它規格可以定做。
使用說明
Instructions for Use
實踐證明，旋轉接頭使用壽命短，主要是流經介質中含有硬質顆?；蚱渌畚镆?。因此，在介質通入管路前，清潔管路和設備內部及旋轉接頭內部是極為重要的。
流經的介質中的雜質會引起旋轉接頭密封失效。旋轉接頭密封件的使用壽命也主要由流經介質的過濾精度決定。隨著流經介質過濾精度的提高，將會顯著地提高旋轉接頭的使用壽命。推薦在管路中安裝過濾裝置，推薦的過濾精度不低于 50 微米。

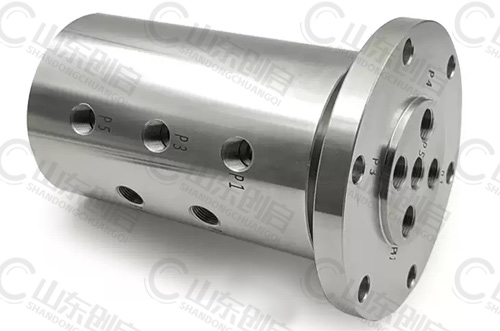

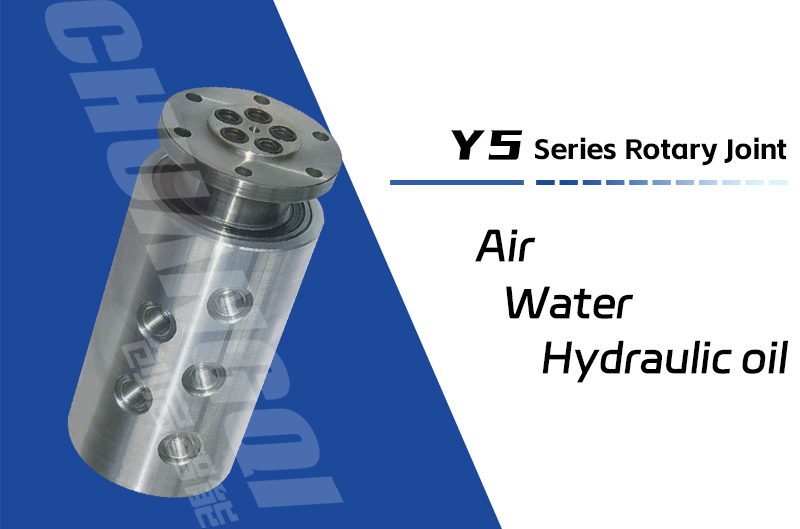

Y5型五通路液壓旋轉接頭實物圖
Y5型五通路液壓旋轉接頭實物圖
Y5型壓縮空氣五通路旋轉接頭實物圖

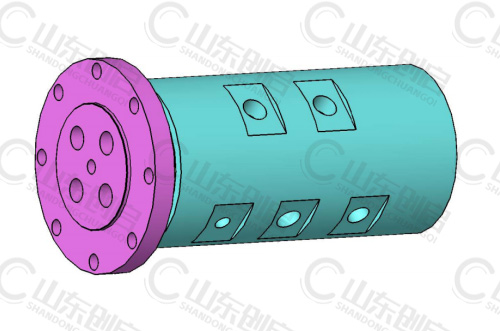

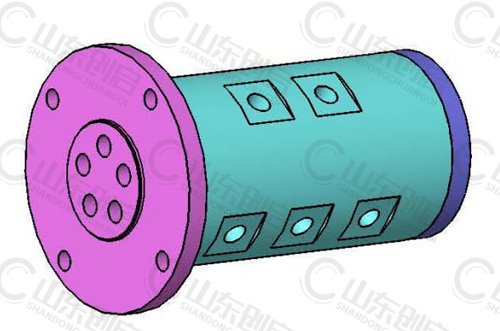

Y5型五通路液壓旋轉接頭三維立體圖

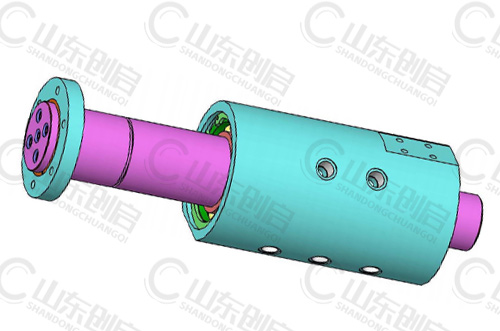

Y5X6A型五通路液壓旋轉接頭三維立體圖

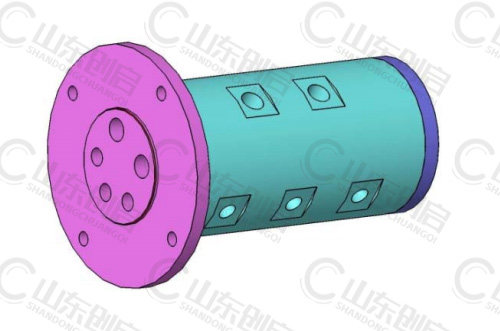

Y5X10M型五通路液壓旋轉接頭三維立體圖
Y5X15M型五通路液壓旋轉接頭三維立體圖
Y5X20型五通路液壓旋轉接頭三維立體圖
