用于連軋連鑄機械
您當前所在的位置:首頁 -> 產品中心 -> 用于連軋連鑄機械
HMDU20型旋轉接頭
發表時間:2023-10-10 14:41:07  |  點擊率:131
產品特點
PRODCUT FEATUREA
      HMDU20系列埋入式旋轉接頭是根據現代鋼鐵冶金扇形鍛、連軋機、連鑄機軋輥特點而設計的,它將接頭形體的絕大部分深入到輯子里面,外面僅露出管道連接彎頭,有利于輥道流與流之間的空間布置。旋轉接頭的密封結構設計,除采用了平衡型密封設計外,還改變了原來軸向串列式為獨特的倒置內藏密封式,這樣,不僅減少了軸向長度,而且使殼體結構成為一體,更利于接頭的拆裝與維護。

      *軸向伸縮量:10mm
      *偏斜角度:0.1°。
      *采用平衡式密封結構,扭矩力小,轉動靈活。
      *O型密封圈均采用氟橡膠材質,提高了耐用性和耐腐蝕性。
      *材質可選合金銅、不銹鋼等。
      *可根據用戶提供圖紙非標訂制生產。

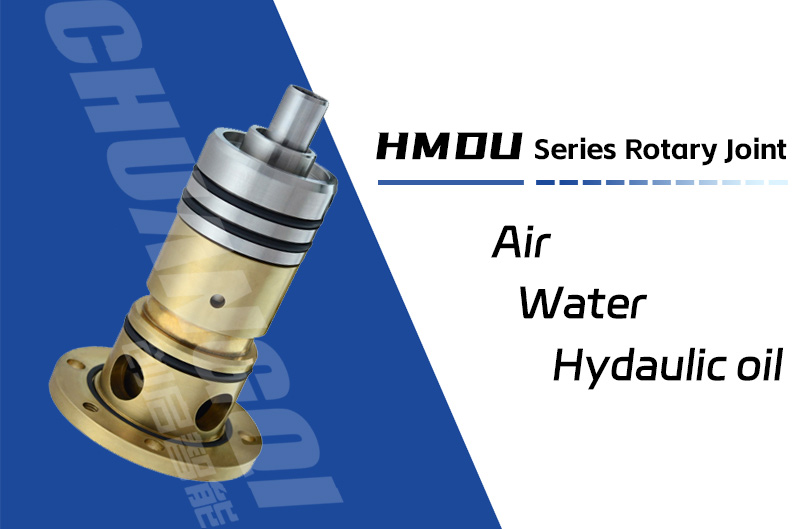

HMDU型旋轉接頭
技術參數
PATMETERS
介質 冷卻水 最大使用壓力:

160 PSI11 bar
介質 空氣 最大使用壓力:

174 PSI12 bar
最高使用速度(轉子):






100 RPM100 min-1
最高使用溫度:121℃>121℃ 請咨詢創啟旋轉接頭

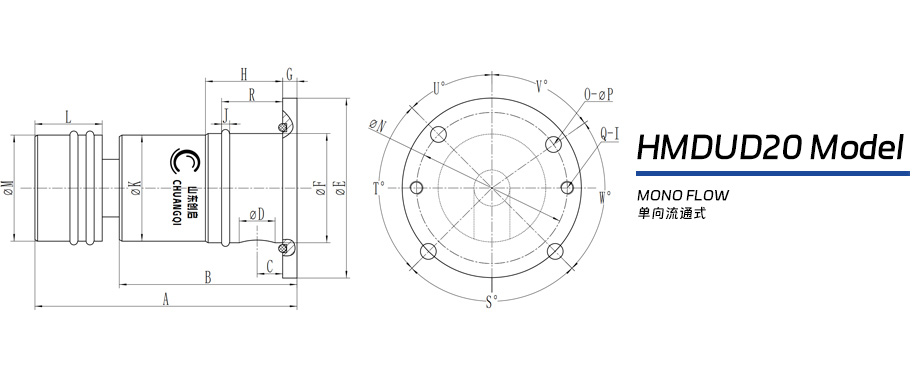

HMDUD20型連鑄機埋入式旋轉接頭圖紙
HMDUD20型連鑄機埋入式旋轉接頭 - 單向流通式 - 法蘭連接
ModelABCDEFGHRJKLMNOPQISTUVW
HMDUD20-01131.58311.52010060e8836344.85737.559h684492M89090455580
HMDUD20-0214295172010060e8841344.85837.559h684492M89090455580
HMDUD20-031369514.22010060e8848344.858.537.559h684492M89090455580
注:滑套等相關尺寸可根據拉矯機、連軋機、連鑄機、扇形鍛設備實際安裝尺寸訂制。

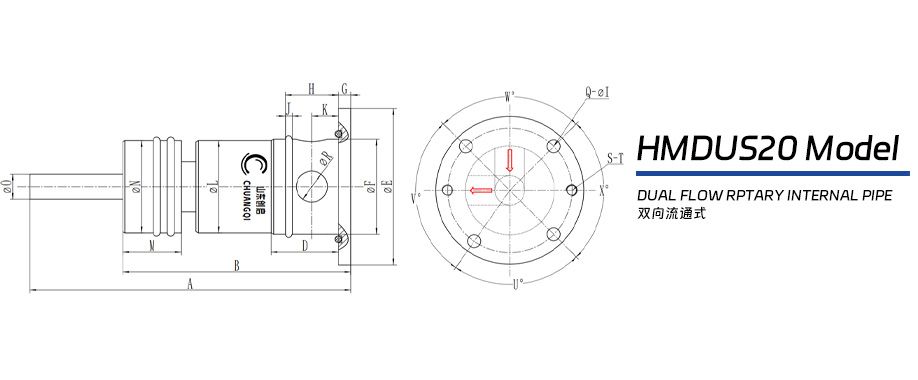

HMDUS20型連鑄機埋入式旋轉接頭圖紙
HMDUS20型連鑄機埋入式旋轉接頭 - 雙向流通式 - 法蘭連接
ModelABCDEFGHRJKLMNOPQISTUVWX
HMDUS20-01156.5135.5874010060e8834.8204.8155737.559h619h9844M892M8801009090
HMDUS20-02195135.5874110060e8836204.8175737.559h619h9844M892M8801009090
注:滑套等相關零配件尺寸可根據拉矯機、連軋機、連鑄機、扇形鍛設備實際安裝尺寸訂制。
