用于水介質旋轉接頭

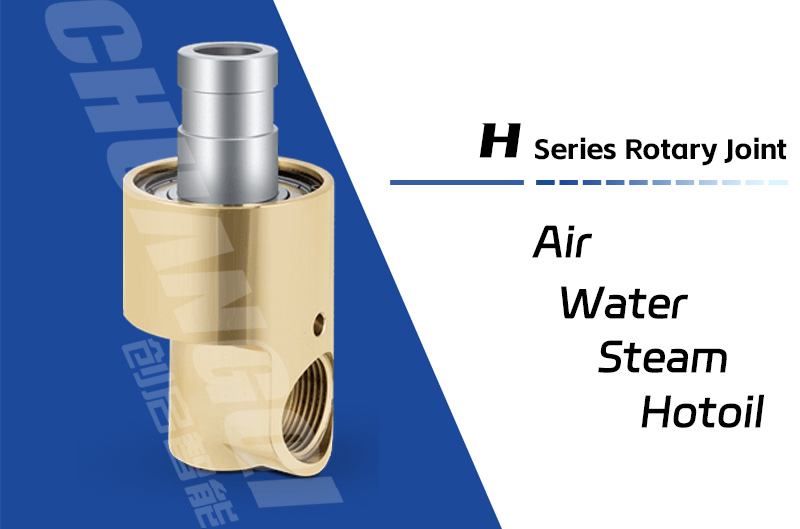

H型旋轉接頭
發表時間：2022-09-29 17:23:33  |  點擊率：571
產品特點
PRODCUT FEATUREA
單通道設計
鍛造銅合金殼體；
低額定扭矩設計；
平衡機械密封結構設計；
不銹鋼轉軸，鍛造銅殼體耐腐蝕；
不銹鋼淬火密封端面和碳石墨密封環；
兩只寬大的深溝球軸承支撐，轉動平穩；
殼體設有觀察孔，可觀察泄漏情況及磨損情況；
密封組合:
標準型：不銹鋼/高密度碳石墨密封環
高溫型：不銹鋼/浸銻碳石墨密封環
高速型：不銹鋼/碳化硅密封環（陶瓷）
耐磨型：不銹鋼/碳化鎢密封環（硬質合金）
H型旋轉接頭
技術參數
PATMETERS
介質 熱水 最大使用壓力：DN6~100230 PSI18 bar
介質 蒸汽 最大使用壓力：
6~100750 PSI50 bar
介質 熱油 最大使用壓力：
6~100200 PSI14 bar
最大真空度：
6~1002 Hg7 kPa
最高使用速度（轉子）：




DN6~103000 RPM3000 min-1


152500 RPM2500 min-1


20~251500 RPM1500 min-1


32~40750 RPM750 min-1


50400 RPM400 min-1
最高使用溫度：120℃＞120℃ 請咨詢創啟旋轉接頭

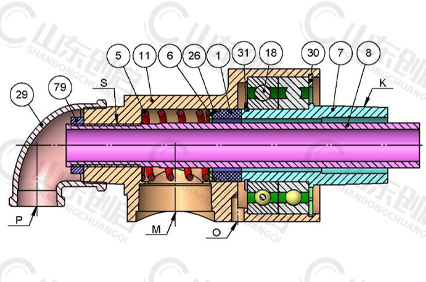

內部結構
INTERNAL STRUCTURE
H型旋轉接頭零件名稱
1.石墨密封環，5.彈簧，6.彈簧墊，7.外管（K），8.內管（用戶自備），11.殼體，18.球軸承，26. ○形圈， 29.彎頭，30.孔用擋圈，31.軸用擋圈，79.內管用鎖緊螺母（用戶自備）。

K—外管代號，M—管路接口代號,P—管路接口代號, S—內管代號，O—止轉孔代號(流通介質泄露觀察孔，簡稱：觀察孔)。

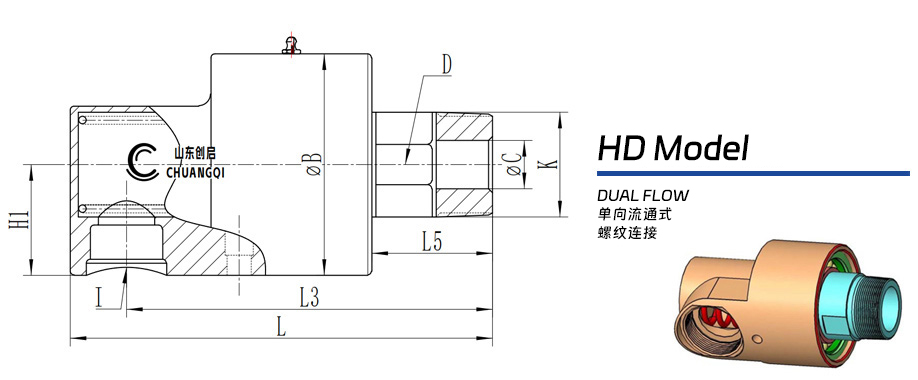

HD型旋轉接頭圖紙
HD型旋轉接頭 單向流通式 螺紋連接
DNModelKILL3L5H1BCD
06AHD-06AR?-RH/LHRc?100862525Φ55Φ511
08AHD-08AR?-RH/LHRc?100862525Φ55Φ611
10AHD-10AR?-RH/LHRc?105913025Φ55Φ921
15AHD-15AR?-RH/LHRc?105913025Φ55Φ1221
20AHD-20AR?-RH/LHRc?116963227Φ62Φ1624
25AHD-25AR1-RH/LHRc11261053232Φ74Φ2030
32AHD-32AR1?-RH/LHRc1?1561294238Φ90Φ3038
40AHD-40AR1?-RH/LHRc1?1621324241Φ95Φ3544
50AHD-50AR2-RH/LHRc22211836151Φ122Φ4855
65AHD-65AR2?-RH/LHRc2?2512066868Φ156Φ6275
80AHD-80AR3-RH/LHRc32812298081Φ158Φ75/
90AHD-90AR3?-RH/LHRc32812298081Φ158Φ78/
100AHD-100AR4-RH/LHRc440533590110Φ220Φ98/

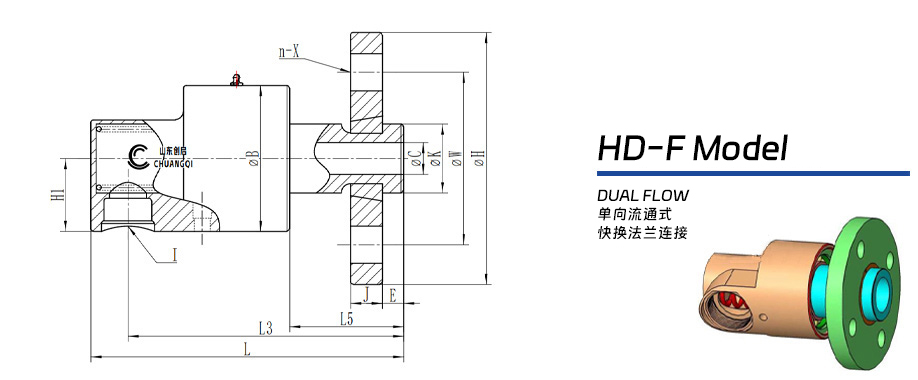

HD-F型旋轉接頭圖紙
HD-F型旋轉接頭 單向流通式 - 半分環快換法蘭連接
DNModelkILL3L5H1BC
15AHD-F15AΦ26Rc?1711044325Φ55Φ12
20AHD-F20AΦ32Rc?1881134828Φ62Φ16
25AHD-F25AΦ36Rc?1941194935Φ74Φ20
32AHD-F32AΦ46Rc1?2341435638Φ90Φ30
40AHD-F40AΦ52Rc1?2521495941Φ95Φ35
50AHD-F50AΦ60Rc1?3171896751Φ122Φ48
65AHD-F65AΦ75Rc23782157668Φ156Φ60
80AHD-F80AΦ90Rc2?4222399081Φ158Φ75
90AHD-F90AΦ100Rc2?4222399081Φ158Φ78
快換法蘭尺寸請移至本頁面底部查看!

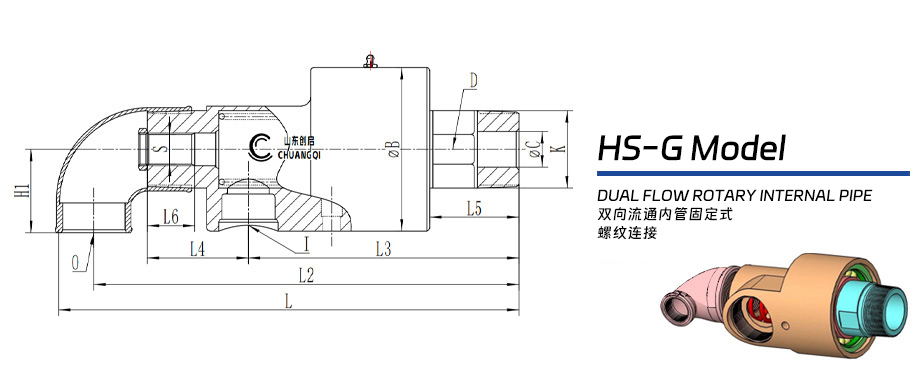

HS-G型旋轉接頭圖紙
HS-G型旋轉接頭  雙向流通內管固定式  螺紋連接
DNModelkIOSLL2L3L4L5L6H1BCD
15AHS-G15-6-RH/LHR?Rc?Rc?G?-RH/LH1581439135302828Φ55Φ1221
20AHS-G20-8-RH/LHR?Rc?Rc?G?-RH/LH1721589737323131Φ62Φ1624
25AHS-G25-10-RH/LHR1Rc?Rc?G?-RH/LH17716210245323333Φ74Φ2030
32AHS-G32-15-RH/LHR1?Rc1?Rc?G?-RH/LH22020312953423535Φ90Φ3038
40AHS-G40-20-RH/LHR1?Rc1?Rc?G?-RH/LH23521813255423838Φ95Φ3544
50AHS-G50-25-RH/LHR2Rc1?Rc1G1-RH/LH31129018370614444Φ122Φ4855
65AHS-G65-32-RH/LHR2?Rc2Rc1?G1?-RH/LH37034520782685252Φ156Φ6075
80AHS-G80-50-RH/LHR3Rc2?Rc2G2-RH/LH41237622989806262Φ158Φ75/
90AHS-G90-50-RH/LHR3?Rc2?Rc2G2-RH/LH41237622989806262Φ158Φ78/
本公司對旋轉接頭產品規格、設計特性均不斷改進，上述規格尺寸等參數如有變更，恕不另行通知！

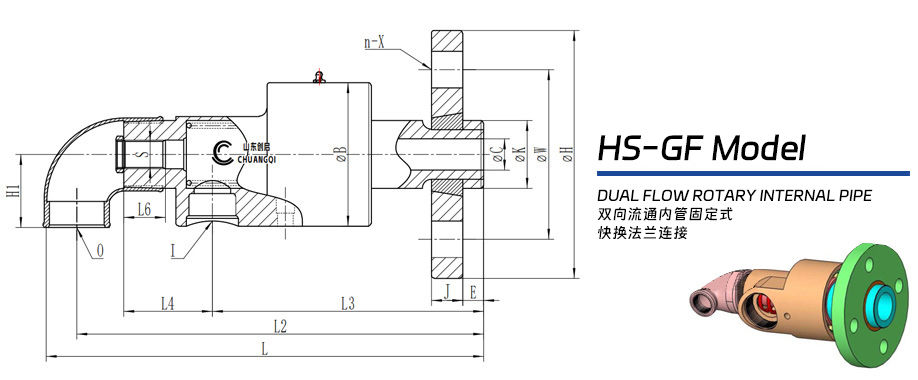

HS-GF型旋轉接頭圖紙
HS-GF型旋轉接頭  雙向流通內管固定式  半分環快換法蘭連接
DNModelKIOSLL2L3L4L5L6H1BC
15AHS-GF15-6-RH/LHΦ25Rc?Rc?G?-RH/LH1581439135302828Φ55Φ12
20AHS-GF20-8-RH/LHΦ30Rc?Rc?G?-RH/LH1721589737323131Φ62Φ16
25AHS-GF25-10-RH/LHΦ35Rc?Rc?G?-RH/LH17716210245323333Φ74Φ20
25AHS-GF25-10-RH/LHΦ35Rc?Rc?G?-RH/LH17716210245323333Φ74Φ20
32AHS-GF32-15-RH/LHΦ45Rc1?Rc?G?-RH/LH22020312953423535Φ90Φ30
40AHS-GF40-20-RH/LHΦ50Rc1?Rc?G?-RH/LH23521813255423838Φ95Φ35
50AHS-GF50-25-RH/LHΦ60Rc1?Rc1G1-RH/LH31129018370614444Φ122Φ48
65AHS-GF65-32-RH/LHΦ75Rc2Rc1?G1?-RH/LH37034520782685252Φ156Φ60
80AHS-GF80-50-RH/LHΦ90Rc2?Rc2G2-RH/LH41237622989806262Φ158Φ75
90AHS-GF90-50-RH/LHΦ100Rc2?Rc2G2-RH/LH41237622989806262Φ158Φ78
快換法蘭尺寸請移至本頁面底部查看!
HS-X型旋轉接頭圖紙
HS-X型旋轉接頭  雙向流通內管旋轉式  螺紋連接
DNModelkIOS（h9/E8）LL2L3L4L5L6H1BCD
15AHS-X15-6-RH/LHR?Rc?Rc?Φ101581439135302828Φ55Φ1221
20AHS-X20-8-RH/LHR?Rc?Rc?Φ121721589737323131Φ62Φ1624
25AHS-X25-10-RH/LHR1Rc?Rc?Φ1617716210245323333Φ74Φ2030
32AHS-X32-15-RH/LHR1?Rc1?Rc?Φ2022020312953423535Φ90Φ3038
40AHS-X40-20-RH/LHR1?Rc1?Rc?Φ2523521813255423838Φ95Φ3544
50AHS-X50-25-RH/LHR2Rc1?Rc1Φ3231129018370614444Φ122Φ4855
65AHS-X65-32-RH/LHR2?Rc2Rc1?Φ4037034520782685252Φ156Φ6075
80AHS-X80-50-RH/LHR3Rc2?Rc2Φ5741237622989806262Φ158Φ75/
90AHS-X90-50-RH/LHR3?Rc2?Rc2Φ5741237622989806262Φ158Φ78/
本公司對旋轉接頭產品規格、設計特性均不斷改進，上述規格尺寸等參數如有變更，恕不另行通知！

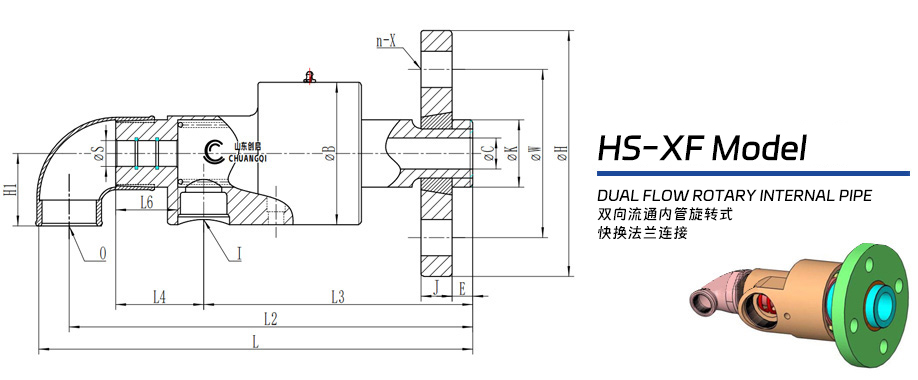

HS-XF型旋轉接頭圖紙
HS-XF型旋轉接頭  雙向流通內管旋轉式  半分環快換法蘭連接
DNModelKIOS（h9/E8）LL2L3L4L5L6H1BC
15AHS-XF15-6-RH/LHΦ25Rc?Rc?Φ101581439135302828Φ55Φ12
20AHS-XF20-8-RH/LHΦ30Rc?Rc?Φ121721589737323131Φ62Φ16
25AHS-XF25-10-RH/LHΦ35Rc?Rc?Φ1617716210245323333Φ74Φ20
32AHS-XF32-15-RH/LHΦ45Rc1?Rc?Φ2022020312953423535Φ90Φ30
40AHS-XF40-20-RH/LHΦ50Rc1?Rc?Φ2523521813255423838Φ95Φ35
50AHS-XF50-25-RH/LHΦ60Rc1?Rc1Φ3231129018370614444Φ122Φ48
65AHS-XF65-32-RH/LHΦ75Rc2Rc1?Φ4037034520782685252Φ156Φ60
80AHS-XF80-50-RH/LHΦ90Rc2?Rc2Φ5741237622989806262Φ158Φ75
90AHS-XF90-50-RH/LHΦ100Rc2?Rc2Φ5741237622989806262Φ158Φ78
快換法蘭尺寸請移至本頁面底部查看!

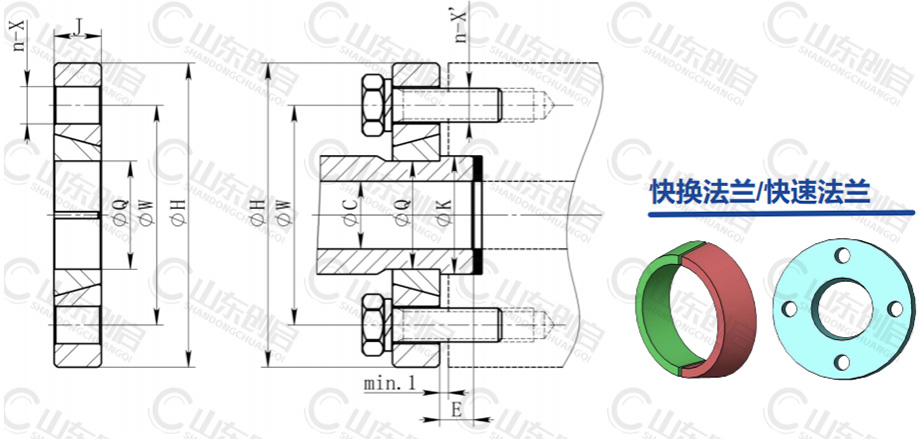

快換法蘭規格尺寸
快換法蘭規格尺寸
DNOrder-No.CK(e8/H9)WHEJn-Xn-X'
10A00013010.0082040608144-Φ104-M8
15A00013015.00122550708144-Φ104-M8
20A00013020.001730558010144-Φ124-M10
25A00013025.002035659010144-Φ124-M10
32A00013032.0030457510012164-Φ144-M12
40A00013040.0035508511512164-Φ144-M12
50A00013050.00456095125161804-Φ144-M12
65A00013065.00607511014020204-Φ144-M12
80A00013080.00709013016022234-Φ144-M12
90A00013090.008010015018022236-Φ186-M16
100A00013100.009511516520022256-Φ186-M16
125A00013125.0012015019023022258-Φ188-M16
150A00013150.0015017522526522258-Φ188-M16
備注:快換法蘭部件含快換法蘭、半分環及紫銅密封墊各一件

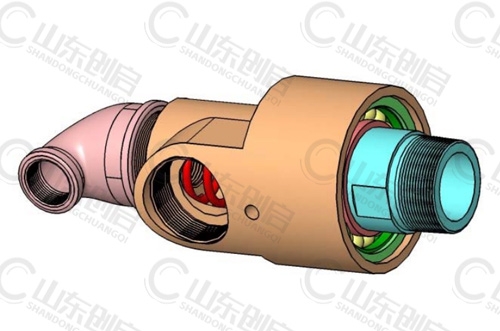

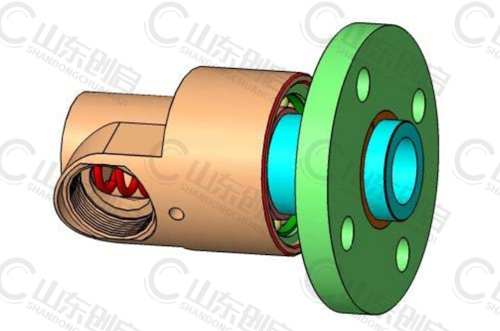

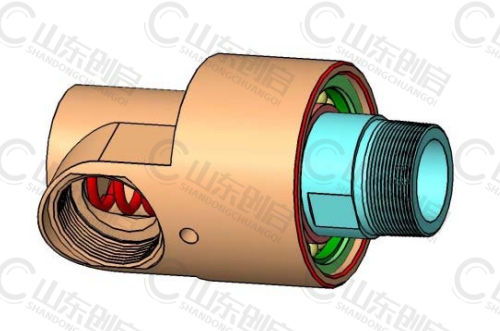

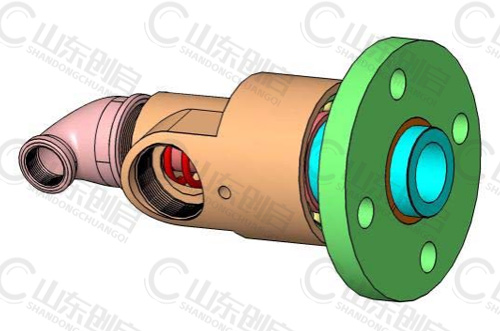

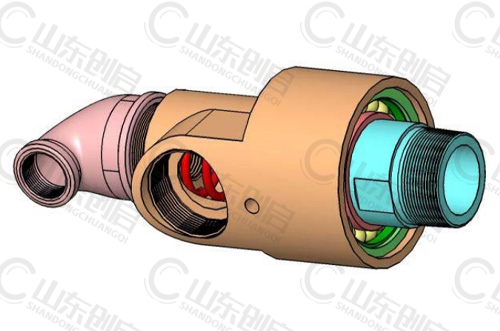

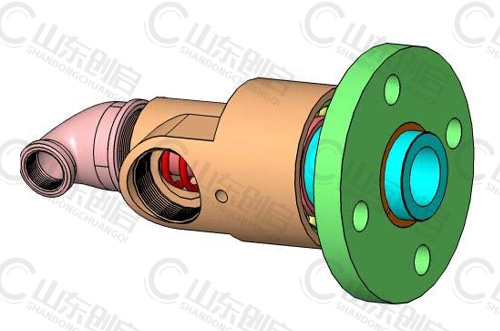

H型旋轉接頭三維立體圖
HD型旋轉接頭
HD型旋轉接頭
HD-F型旋轉接頭
HD-F型旋轉接頭
HS-G型旋轉接頭
HS-G型旋轉接頭
HS-GF型旋轉接頭
HS-GF型旋轉接頭
HS-X型旋轉接頭
HS-X型旋轉接頭
HS-XF型旋轉接頭
HS-XF型旋轉接頭
