回轉接頭

您當前所在的位置：首頁 -> 產品中心 -> 回轉接頭

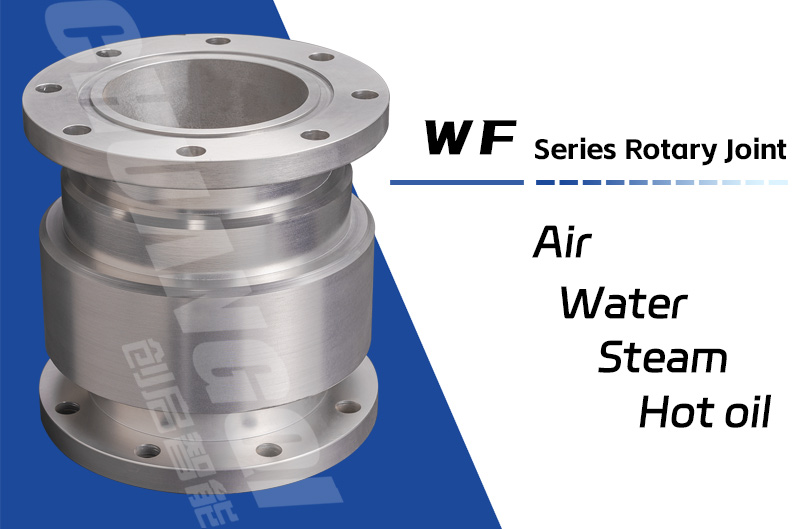

WF型回轉接頭

發表時間：2023-10-06 11:25:34 | 點擊率：536

產品特點

PRODCUT FEATUREA

WF型回轉接頭是用于鋼性管道之間擺動或旋轉的一種活動關節，也可以稱為成為回轉擺動式旋轉接頭、旋轉管接頭。其內部由兩排鋼球或軸承支撐，旋轉平穩，專用密封件使用壽命長。
被廣泛用于冶金鋼鐵、石油化工、船舶管道、橡膠塑料、造紙紡織、發電電力行業。

* 兩排精密級鋼球支撐，運轉平穩，無擺動。
* 需要高速應用可選進口高速軸承雙支撐。
* 軸承內部預填軸承潤滑脂，終身免維護。
* 專用密封圈，非標款最高可承壓50Mpa。
* 可與多種活動關節組合樣式，滿足現場工況復雜空間轉動傳輸介質。
* 主體材料可選碳鋼、SUS304、SUS36L、鋁合金等。
此系列旋轉接頭可非標異型訂制

技術參數

PATMETERS

介質 水最大使用壓力：	Model	WFA WFB WFC WFD WFE WFK	365 PSI	25 bar
介質 空氣最大使用壓力：			230 PSI	16 bar
介質 熱油最大使用壓力：			260 PSI	18 bar
介質 高溫熔鹽最大使用壓力：			260 PSI	18 bar
介質 飽和蒸汽最高使用壓力：			725 PSI	50 bar
N max. GUM：				100 min-1
最大真空度：			75”Hg	10kPa
最高使用速度（短期測試）		300RPM	300 min-1
最高使用溫度：	320℃		＞320℃ 請咨詢創啟旋轉接頭
流通如: 海水、酸堿性介質、化學制劑、甲醇、乙醚、天然氣等介質請咨詢

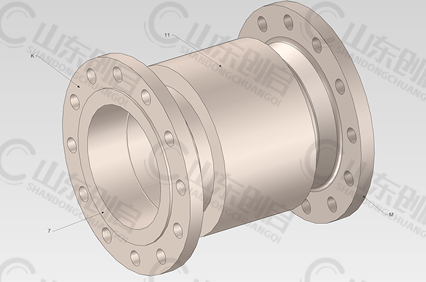

內部結構

INTERNAL STRUCTURE

WF型回轉接頭零件名稱：

7.外管 11.殼體

K.出口外管代號 M.管道入口代號

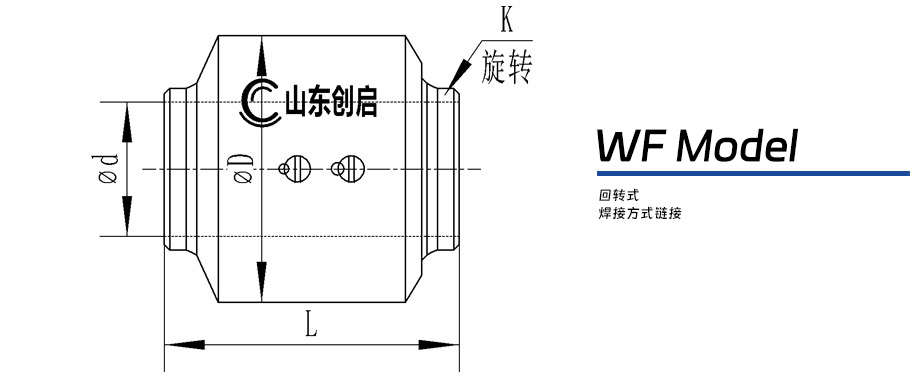

WF型回轉接頭 - 回轉式 - 焊接方式連接
Model	d	D	L
WF 20A	20	64	103
WF 25A	25	68	103
WF 32A	32	78	110
WF 40A	40	88	110
WF 50A	50	99	110
WF 65A	65	118	120
WF 80A	80	134	120
WF 100A	100	158	120
WF 125A	125	186	130
WF 150A	150	208	130
WF 200A	200	268	145
WF 250A	250	338	180
WF 300A	300	395	180
WF 350A	350	455	185

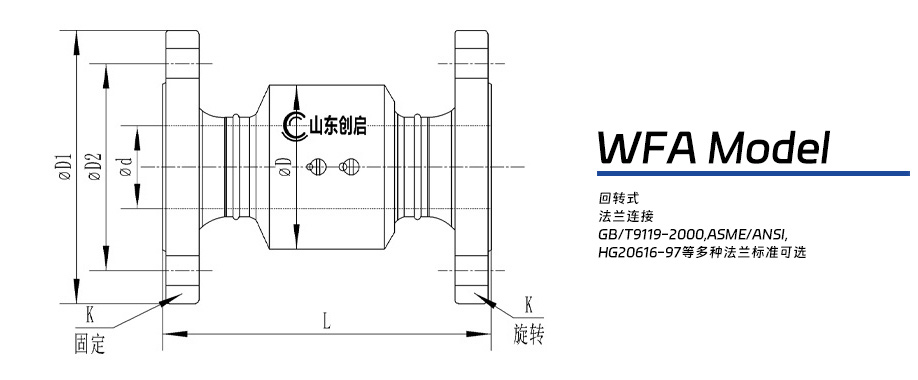

WFA型回轉接頭 - 回轉式 - 法蘭連接
Model	d	D	L	K	Flange 16Kg
Model	d	D	L	K	D1	D2	n-X
WFA 20A	20	64	183	DN20PN16	105	75	4-Φ14
WFA 25A	25	68	183	DN20PN16	115	85	4-Φ14
WFA 32A	32	78	194	DN32PN16	140	100	4-Φ18
WFA 40A	40	88	200	DN40PN16	150	110	4-Φ18
WFA 50A	50	99	200	DN50PN16	165	125	4-Φ18
WFA 65A	65	118	210	DN65PN16	185	145	8-Φ18
WFA 80A	80	134	220	DN80PN16	200	160	8-Φ18
WFA 100A	100	158	224	DN100PN16	220	180	8-Φ18
WFA 125A	125	186	240	DN125PN16	250	210	8-Φ18
WFA 150A	150	208	240	DN150PN16	285	240	8-Φ22
WFA 200A	200	268	269	DN200PN16	340	295	12-Φ22
WFA 250A	250	338	320	DN250PN16	405	335	12-Φ26
WFA 300A	300	395	336	DN300PN16	460	410	12-Φ26
WFA 350A	350	455	349	DN350PN16	520	470	16-Φ26

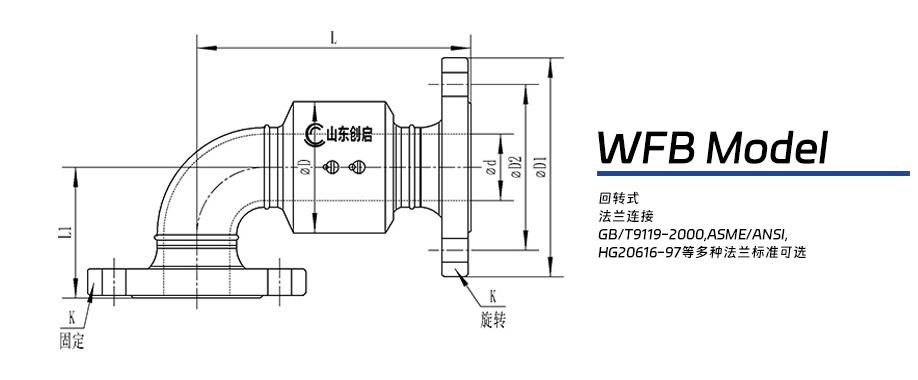

WFB型回轉接頭 - 回轉式 - 法蘭連接
Model	d	D	L	L1	K	Flange 16Kg
Model	d	D	L	L1	K	D1	D2	n-X
WFB 20A	20	64	181	78	DN20PN16	105	75	4-Φ14
WFB 25A	25	68	168	65	DN20PN16	115	85	4-Φ14
WFB 32A	32	78	184	74	DN32PN16	140	100	4-Φ18
WFB 40A	40	88	193	83	DN40PN16	150	110	4-Φ18
WFB 50A	50	99	206	96	DN50PN16	165	125	4-Φ18
WFB 65A	65	118	229	109	DN65PN16	185	145	8-Φ18
WFB 80A	80	134	246	126	DN80PN16	200	160	8-Φ18
WFB 100A	100	158	274	154	DN100PN16	220	180	8-Φ18
WFB 125A	125	186	312	182	DN125PN16	250	210	8-Φ18
WFB 150A	150	208	337	207	DN150PN16	285	240	8-Φ22
WFB 200A	200	268	410	265	DN200PN16	340	295	12-Φ22
WFB 250A	250	338	504	324	DN250PN16	405	335	12-Φ26
WFB 300A	300	395	563	383	DN300PN16	460	410	12-Φ26
WFB 350A	350	455	623	438	DN350PN16	520	470	16-Φ26

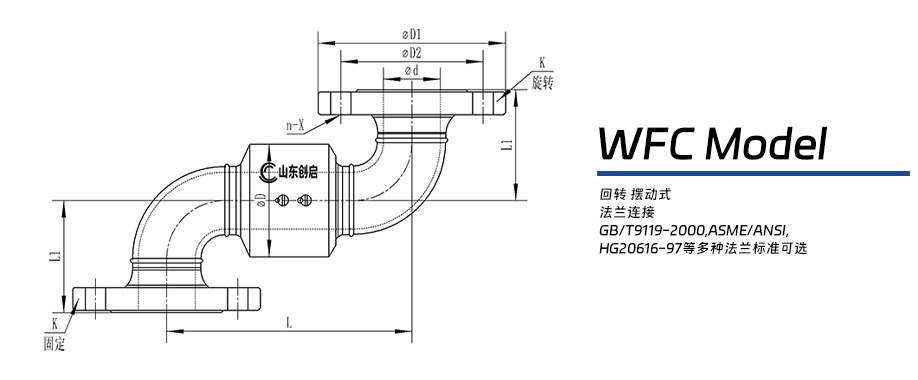

WFC型回轉接頭 - 往復擺動式 - 法蘭連接
Model	d	D	L	L1	K	Flange 16Kg
Model	d	D	L	L1	K	D1	D2	n-X
WFC 20A	20	64	179	78	DN20PN16	105	75	4-Φ14
WFC 25A	25	68	153	65	DN20PN16	115	85	4-Φ14
WFC 32A	32	78	174	74	DN32PN16	140	100	4-Φ18
WFC 40A	40	88	186	83	DN40PN16	150	110	4-Φ18
WFC 50A	50	99	212	96	DN50PN16	165	125	4-Φ18
WFC 65A	65	118	248	109	DN65PN16	185	145	8-Φ18
WFC 80A	80	134	272	126	DN80PN16	200	160	8-Φ18
WFC 100A	100	158	324	154	DN100PN16	220	180	8-Φ18
WFC 125A	125	186	384	182	DN125PN16	250	210	8-Φ18
WFC 150A	150	208	434	207	DN150PN16	285	240	8-Φ22
WFC 200A	200	268	551	265	DN200PN16	340	295	12-Φ22
WFC 250A	250	338	688	324	DN250PN16	405	335	12-Φ26
WFC 300A	300	395	790	383	DN300PN16	460	410	12-Φ26
WFC 350A	350	455	897	438	DN350PN16	520	470	16-Φ26

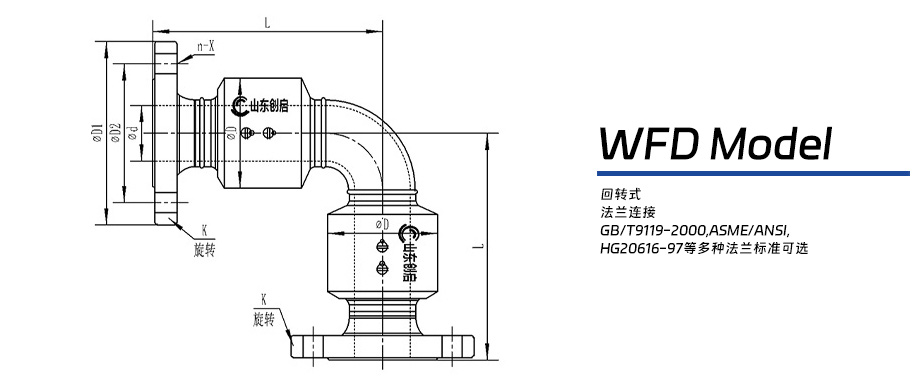

WFD型回轉接頭 - 往復擺動式 - 法蘭連接
Model	d	D	L	K	Flange 16Kg
Model	d	D	L	K	D1	D2	n-X
WFD 20A	20	64	181	DN20PN16	105	75	4-Φ14
WFD 25A	25	68	168	DN20PN16	115	85	4-Φ14
WFD 32A	32	78	184	DN32PN16	140	100	4-Φ18
WFD 40A	40	88	193	DN40PN16	150	110	4-Φ18
WFD 50A	50	99	206	DN50PN16	165	125	4-Φ18
WFD 65A	65	118	229	DN65PN16	185	145	8-Φ18
WFD 80A	80	134	246	DN80PN16	200	160	8-Φ18
WFD 100A	100	158	274	DN100PN16	220	180	8-Φ18
WFD 125A	125	186	312	DN125PN16	250	210	8-Φ18
WFD 150A	150	208	337	DN150PN16	285	240	8-Φ22
WFD 200A	200	268	410	DN200PN16	340	295	12-Φ22
WFD 250A	250	338	504	DN250PN16	405	335	12-Φ26
WFD 300A	300	395	563	DN300PN16	460	410	12-Φ26
WFD 350A	350	455	623	DN350PN16	520	470	16-Φ26

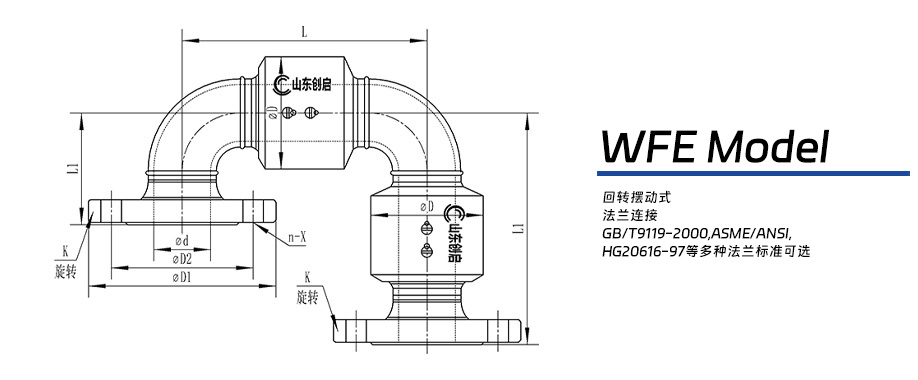

WFE型回轉接頭 - 往復擺動式 - 法蘭連接
Model	d	D	L	L1	L2	K	Flange 16Kg
Model	d	D	L	L1	L2	K	D1	D2	n-X
WFE 20A	20	64	179	181	78	DN20PN16	105	75	4-Φ14
WFE 25A	25	68	153	168	65	DN20PN16	115	85	4-Φ14
WFE 32A	32	78	174	184	74	DN32PN16	140	100	4-Φ18
WFE 40A	40	88	186	193	83	DN40PN16	150	110	4-Φ18
WFE 50A	50	99	212	206	96	DN50PN16	165	125	4-Φ18
WFE 65A	65	118	248	229	109	DN65PN16	185	145	8-Φ18
WFE 80A	80	134	272	246	126	DN80PN16	200	160	8-Φ18
WFE 100A	100	158	324	274	154	DN100PN16	220	180	8-Φ18
WFE 125A	125	186	384	312	182	DN125PN16	250	210	8-Φ18
WFE 150A	150	208	434	337	207	DN150PN16	285	240	8-Φ22
WFE 200A	200	268	551	410	265	DN200PN16	340	295	12-Φ22
WFE 250A	250	338	688	504	324	DN250PN16	405	335	12-Φ26
WFE 300A	300	395	790	563	383	DN300PN16	460	410	12-Φ26
WFE 350A	350	455	897	623	438	DN350PN16	520	470	16-Φ26

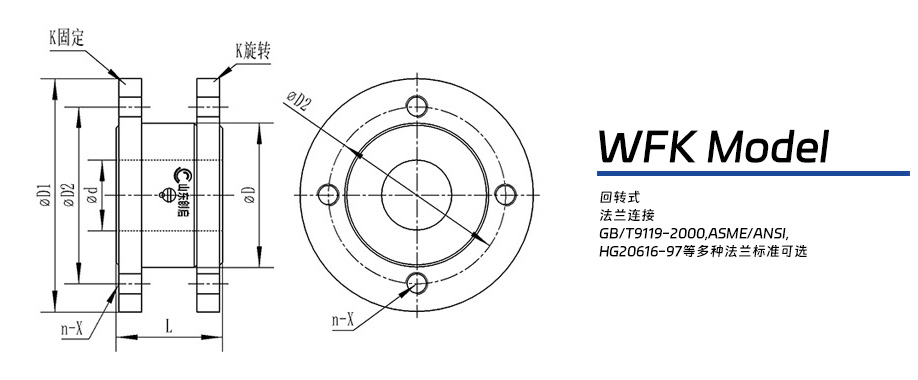

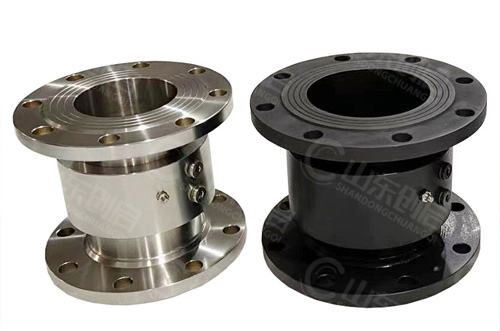

WFK型回轉接頭 - 回轉式 - 法蘭連接
Model	d	D	L	K	Flange 16Kg
Model	d	D	L	K	D1	D2	n-X
WFK 20A	20	62	70	DN20PN16	105	75	4-M12
WFK 25A	25	68	70	DN20PN16	115	85	4-M12
WFK 32A	32	78	75	DN32PN16	140	100	4-M16
WFK 40A	40	90	75	DN40PN16	150	110	4-M16
WFK 50A	50	102	75	DN50PN16	165	125	4-M16
WFK 65A	65	120	80	DN65PN16	185	145	4-M16
WFK 80A	80	135	85	DN80PN16	200	160	8-M16
WFK 100A	100	160	85	DN100PN16	220	180	8-M16
WFK 125A	125	190	85	DN125PN16	250	210	8-M16
WFK 150A	150	215	90	DN150PN16	285	240	8-M20
WFK 200A	200	272	100	DN200PN16	340	295	12-M20
